1993年SCOTT推出第一臺前后避震全碳纖維一體成型原型車架，旋即勇奪歐洲D(zhuǎn)H冠軍。碳纖紗的強度是鋼鐵的8倍，重量?jī)H為鋁的66%，兼具輕量和剛性，沒有什么理由不用在自行車上，SCOTT長久以來在碳纖領域技術不斷推陳出新，每每推進碳纖領域的製程、技術和重量強度的標準。SCOTT更將碳纖維的技術完全發揮運用于各個不同車種上，產品齊全橫跨公路車、一般山地車及全避震山地車，是自行車界的碳纖世代領導者。 本文來自123



　　20年前，是鋁合金大放異彩的輝煌進步時代，碳纖維的技術一直無所發展。直到SCOTT在近10幾年來，專研致力于碳纖技術的突破與革命性的改革，才將碳纖車的市場牢牢的鞏固在自行車業界的頂端。 內容來自123456

　　傳統碳纖生產技術，是用碳纖管和金屬接頭粘接而成，比當時的鉻鉬鋼抽管車架輕強；但是碳纖和金屬間的電位腐蝕問題一直無法得到完善的解決。直到改用碳纖接頭才改善了此一問題，但是卻新增了無法避免的轉折處縐褶問題，限制了強度跟重量的發展。因?yàn)榘欉?huì)將應力集中，強度因而大幅衰退。且近年鋁合金技術的高度發展，輕量化與強度，早就超越了碳纖維材質的運用。如 2001年推出年度最輕的鈧鋁合金跑車車架AFD-Team-Issue。

內容來自123456

　　碳纖的技術發展，決定于碳纖維規格、疊層設計運用及制程三大領域。碳纖車架的強度主要來自于碳纖紗跟疊層設計，所以說可以設計出任何強度跟重量需求的車架。而單一碳纖紗的強度是在直線時是最好的，織成紗并預浸成UDPP ( Unit-Direction Prepreg )布后，則可裁剪成不同的角度來達到車架側向扭力的需求。所以說用越多層，越強的紗做出來的車架就越強。但若要考慮到輕量化、強度和剛性，碳纖紗的選用跟疊層角度設計就是決勝的關鍵了。

123456

　　紗別 　　強度 　　剛性 　　運用車種

123456

　　T-300 　　360KG 　　24 噸 一般碳纖車架 本文來自123

　　T-700 　　500KG 　　24 噸 一般高級版碳纖車架

本文來自123

　　T-800 　　560KG 　　30 噸 123456

　　IM-600 　　600KG 　　30 噸 Strike + 世界知名廠牌頂級版之碳纖車款 copyright 123456

　　T-1000 　　650KG 　　30 噸 Scott Combo handlbar 特殊設計用途

　　HMF 　　350KG 　　45 噸 Scott Genius, CR1, Ransom

123456

　　HMX 　　420KG 　　55 噸 Scott Foil, Addict, Scale, Spark

123,123

　　2000年時，SCOTT捨棄慣用的T700高強度碳纖紗，採用結合兼具高強度和高剛性的IM600 / HMF纖維，搭配精密的SDS疊層設計，大幅提高鋼性跟強度。外觀上，初期也是用一般的3K woven，但是編織的woven只能織一般剛性的紗，經緯交織結構導致紗的非順向，但抗撕裂性佳，造成碳纖維被上下彎曲且相互壓迫，除了有漂亮的外觀跟易加工性外，并無法提供高剛性的需求。

123456

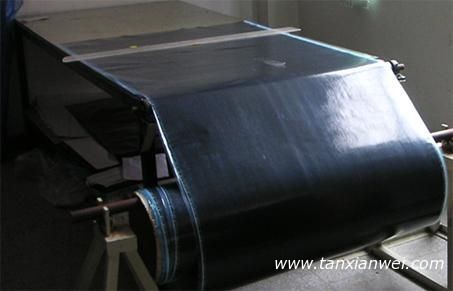

　　為了改善此狀況，SCOTT改採12K仿編織的碳纖紗當外觀使用，請注意，此碳布并非編織而是上下兩層疊成的碳布而已，所以才能保持碳纖維的高強度的直線性，也意外的造成市場上一陣的跟隨潮流。SCOTT不因此而滿足，接著挑戰涂裝技術更高層次的HMX NET系列。NET內外都用UDPP的碳纖布(如下圖)，強度及輕量皆更上層樓。




123456

　　自 SCOTT 踏入碳纖復材領域以來，無不時時研究改善疊層的設計，來達到增加強度，降低重量的需求。藉由碳纖布的角度，型狀可裁特性，SCOTT將以往一大張的碳纖布，已進化到分解成1-20張不同角度，更小的碳纖布扇形疊層設計，將需要強度的地方，依角度、形狀跟數量來補強，而較不需要強度的地方，則完全將之取消減輕，可在最輕量下達到BB扭力最強，下管下方強度最強且吸震功能杰出的最佳車架。 copyright 123456

　　SCOTT同時擁有一項預壓技術專利，使得每一根纖維成形之后就處于預壓的狀態，也唯有處于預壓狀態的碳纖維，可以完全的將受力轉換成預設的功性能。復雜的設計使得生產難度倍增SCOTT基于追求卓越的使命感讓不斷精進鉆研。

copyright 123456

　　在SCOTT超高標準的剛性和輕量化的原則下，如何還能兼具騎乘的舒適性？于是SDS震波吸收系統問世了，首創了碳纖車架避震科技，透過復雜的手工程序，在車架制程中創造出與眾不同的扇形疊層碳纖結構，讓震動被吸收，從而提高騎乘的舒適性。


  本文來自123

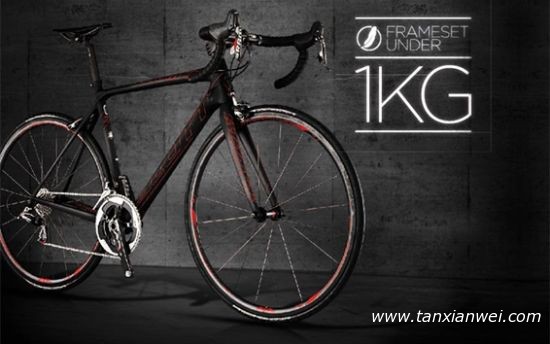

　　2007年SCOTT透過IMP模內成型技術，推出僅有790克重的ADDICT車架，在成功推出Tube-To-Tube管對管接合技術的同時，SCOTT 團隊立即致力研究消除皺摺的技術，IMP模內成型技術，完全解決傳統一體式成型，在內側轉彎處造成的縐褶，所產生的嚴重強度問題。同時搭配管對管生產技術，完美的再將碳纖領域再上一層樓，制造驚人的ADDICT的790克車架。 內容來自123456
